設備簡介

 變頻器一臺 、電機一臺 、減速機一臺 、中間繼電器若干 、光電傳感開關 、

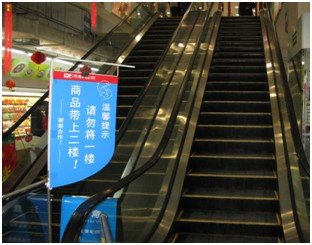

圖一、扶梯實圖

應用要求

  隨著自動扶梯在商場地鐵等公共場合的不斷應用，自動扶梯應用技術也不斷向更節能、更舒適、性能更好的方向發展。傳統的扶梯應用，不管扶梯上人多人少還是沒有人，扶梯都是以額定速度運行。而一天中經常會出現扶梯上無人的情況，這樣就造成很多的能量損耗，同時一直的額定轉速運行也易使得扶梯各個機械部件不斷磨損，增加扶梯設備的維護工作看，縮短了扶梯的整體使用壽命。

  變頻器應用在自動扶梯節能改造時，要求變頻器啟動運行平穩，加速性能好，啟動轉矩大，過載能力強。使用高性能EDS1000系列無速度矢量變頻器能很好的滿足此類自動扶梯的應用要求。易能變頻器自動控制調速扶梯系統，采用多段速控制方式，兩種運行頻率，對應低速和高速。當有乘客站在扶梯上時，變頻器控制扶梯以額定轉速運行，而當無人時，變頻器調節轉速使扶梯以低速運行，達到很好的節能效果。

  扶梯上下端需要各安裝紅外傳感開關，有乘客經過時，紅外傳感開關被觸發，變頻器加速到額定轉速運行，扶梯高速運行時，變頻器內置計時器開始計時，若在計時的時間段，無人通過經過，計時結束后變頻器自動切換到低速運行。而如果在內置計時器計時期間，有乘客經過，重新觸發紅外傳感開關，計時器復位，重新計時。同時當變頻器控制扶梯下行的時候，需要在變頻器端加裝制動電阻，以消耗多余的能量而不至于使得變頻器母線電壓過高。

變頻器自動扶梯控制系統優點

  該方案采用EDS1000變頻器，在開環矢量控制模式下具有低頻啟動扭矩大、響應速度快等特點，在0.5Hz啟動時其輸出轉矩可達150%額定轉矩，完全能夠滿足電梯的工藝要求；

  變頻器的軟啟動功能可消除電機啟動時的電流沖擊，使得自動扶梯啟動電流大幅度降低；

  變頻器為容性負載，可有效改善電機的功率因數，減少無功損耗；

  無客流量時電梯運行速度很低，自動扶梯的機械部件磨損大大降低，設備使用壽命延長，維修費用減少；

  變頻拖動系統的啟動、停止及速度轉換過程平穩順暢，舒適感較好。

參數設置

F0.00=01（頻率數字給定）

F0.01=15Hz（低速運行頻率）

F0.02=1（端子控制）

F0.08=5（加速時間）

F0.09=5（減速時間，加減速時間適當調整以達到舒適感）

F2.30=50Hz(額定轉速運行對應頻率)

F5.00=1（X1做高低速切換）

F5.01=36（內部定時器清零復位端X2）

F5.02=37（內部定時器出發端X3）

F5.27=T(定時時間)

接線圖

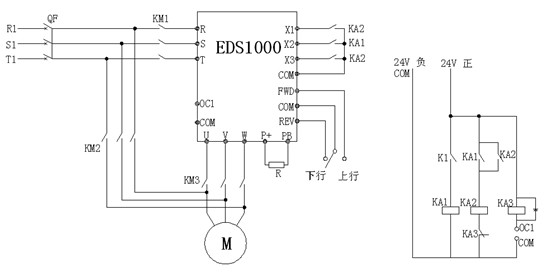

圖二、電氣接線圖

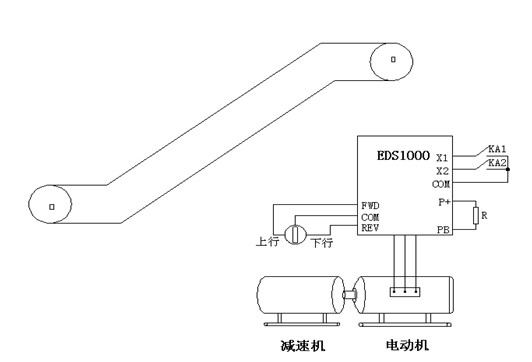

圖三、工藝圖

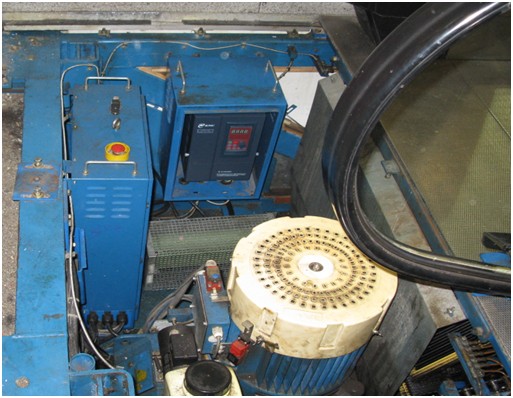

圖四、實物圖
