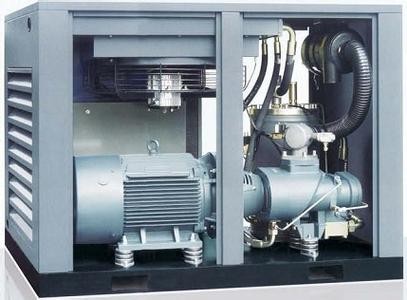

設備簡介

     空氣壓縮機是利用電能將空氣壓縮使之作為一種動力源的設備,在工礦企業中應用十分普遍, 配套電動機的容量一般較大，且大多是常年連續運行的，故節能的潛力很大。

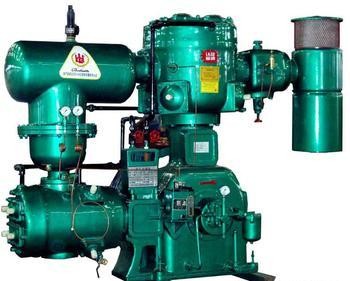

    目前常見的壓縮機有活塞式、螺桿式、離心式，不論哪一種工作方式，壓縮機單位時間內產氣量是一定的，目前壓縮機都采用上下限控制或啟停式控制，也就是說，當氣缸內的壓力達到設定值的上限時，空壓機通過本身的壓力或油壓開關閉進氣閥，這種工作方式頻繁出現加載卸載，而且對電網、螺桿空壓機本身都有極大的破壞性。

變頻器節能改造的意義

   1、節約能源。節能器控制壓縮機與傳統控制的壓縮機比較，能源節約是最有實際意義的，根據用氣量需求來供給的壓縮機工況是經濟的運行狀態,以實際經驗證明節能率均可達15%以上。
   2、提高壓力控制精度。變頻節能控制系統具有精確的壓力控制能力。使壓縮機的空氣壓力輸出與用戶空氣系統所需的氣量相匹配。節能控制壓縮機的輸出氣量隨著電機轉速的改變而改變，有效地提高了工況的質量。
   3、延長壓縮機的使用壽命。變頻器從低速起動壓縮機，它的起動加速時間可以調整，從而減少起動時對壓縮機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使壓縮機的使用壽命延長。此外，節能控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電。變頻器能夠有效的將起動電流的峰值減少到最低程度，大大降低機械維護費用及時間。

節能改造可行性分析

   1、變頻改造的原理分析。將主管出口壓力作為調節參數，通過壓力變送器將主管出口壓力信號，轉換為4—20mA直流信號（或0—10v直流電壓信號），送入變頻器PID調節器，與壓力設定值比較，其差值由調節器作PI運算，輸出信號送給控制系統，隨時調整變頻器的輸出頻率，控制電機轉速，改變泵的排氣量，維持主管出口壓力穩定在設定的壓力值上；若主管壓力增加時，將自動進行調節。

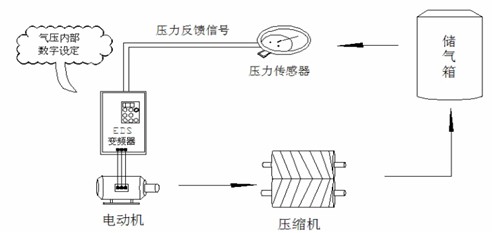

   2、工藝框圖圖如下：

3、EDS1000系列變頻器設置參數如下：

Ｆ０.０２＝１

Ｆ１.０５＝１

Ｆ３.００＝１

Ｆ３.０１＝０

Ｆ３.０２＝１

Ｆ３.０３＝設定壓力值

Ｆ３.０８＝１.５

Ｆ３.０９＝０.２

Ｆ３.１２＝０.２

Ｆ９.０９＝１８０

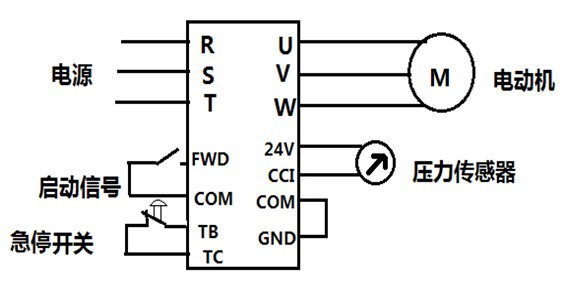

變頻器接線圖

EDS1000空壓機的變頻改造已經非常普及，改造后效果顯著。已經成為一種趨勢大力推廣。
