設備簡介

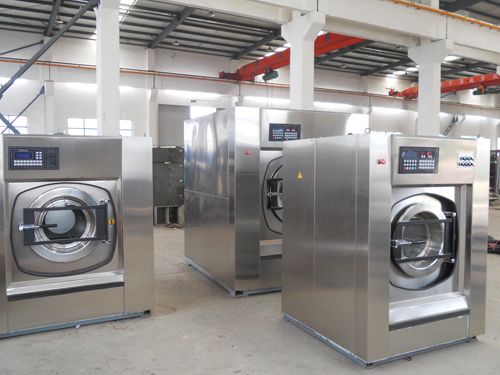

    工業洗衣機廣泛用于大型賓館、廠礦、干洗店等地方使用的洗滌設備，用于毛巾、衣物、絲織品，毛紡品等的水洗、油洗、烘干。洗滌機械主要有全自動洗脫機、燙平機、烘干機，干洗機，折疊機。其中后四種對變頻器的要求較低，只需簡單的調速運行。洗衣廠基本工作流程：待洗衣物——洗脫機——烘干機——燙平機——折疊機——干凈衣物。

工藝原理

全自動洗脫機的應用

全自動洗脫機主要用來對毛巾、床單、被罩進行清洗和脫水。

主要工藝流程:洗滌——均布——脫水——漂洗——均布——脫水——漂洗——均布——脫水——停機。

1、洗滌過程，需要頻繁正反轉，運行頻率一般在10Hz左右；運轉時間大約30分鐘（根據洗滌工藝決定）。

2、均布過程，需要變頻器運行到18Hz左右，運行時間大約2分鐘。

3、脫水過程，包括中脫和高脫，最高頻率240Hz（目前客戶最高使用180Hz）。

4、停機過程序要時間在1-2min。

整個過程中，對變頻器的要求：

1、洗滌時，頻繁正反轉，瞬時電流大，對變頻器過載能力要求高。

2、洗滌時帶載啟動，轉速低，要求啟動力矩大。

3、全程運行轉速穩定。

4、高脫時，電機在高速運行，電機不能失速。

5、從200Hz到0Hz減速，制動在2min內停機。

6、能長期在高溫，潮濕的環境下工作。

EDS1000系列在洗衣機上應用

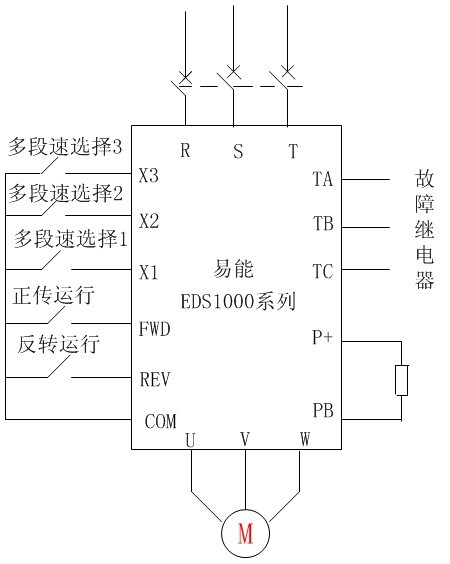

EDS1000系列速度傳感器閉環轉差矢量控制，利用多段速運行控制，具有以下優點：

1、過載能力強，150%額定電流1分鐘，200%額定電流0.5秒

2、啟動力矩大，1HZ時，可達額定轉矩的150%，低頻轉矩高，有自動轉矩提升功能。

3、調速范圍寬，調速比例1：100，最大輸出頻率400HZ。

4、多種加減速時間的選擇，自動對應各多段頻率，配合洗衣機的工藝要求，能使洗衣機全程運行轉速平穩。

5、自定義V/F曲線，根據洗衣機在洗滌過程的各階段負載特點，定義V/F曲線調整輸出力矩。

6、三防漆處理，能適應高溫潮濕環境。

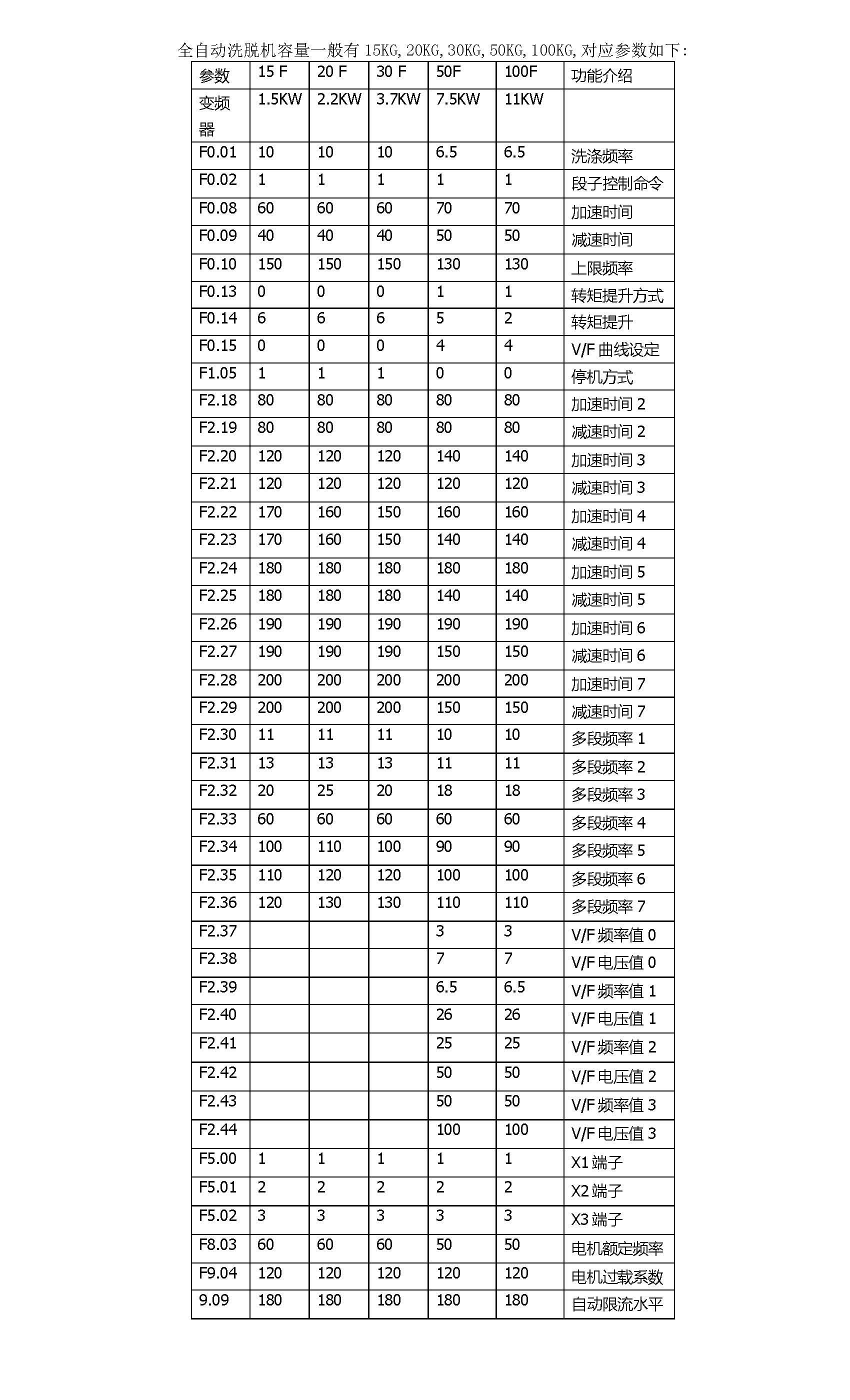

  全自動洗脫機容量一般有15KG,20KG,30KG,50KG,100KG,對應參數如下:
