設備簡介

     隨著自動化程度的提高，包裝機的操作、維護和日常保養變的更加方便簡單，對操作人員的要求越來越簡單。枕式自動包裝機采用國內領先且最為成熟可靠的技術設計生產，匯集了包裝機械領域多年經驗的精華，該包裝機能夠采用各種復合包裝膜卷材對塊狀食品進行包裝，十分適合中國廣大用戶的需要。

工藝原理

電氣控制部分

1、主控電路由變頻器、可編程控制器（PLC）組成控制核心；

2、溫控電路由智能型溫控表、固態繼電器、熱電偶元件等組成，控溫精確，顯示直觀，設定方便；

3、由光電開關、電磁接近傳感器等實現多點追蹤與檢測；

包裝機工作原理

產品包裝質量的好壞，直接與溫度系統、主機轉速精度、追蹤系統的穩定性能等息息相關。追蹤系統是包裝機的控制核心，采用正反向雙向追蹤，進一步提高了追蹤精度。機器運行后，薄膜標記傳感器不斷的在檢測薄膜標記（色標），同時機械部分的追蹤微動開關檢測機械的位置，上述兩種信號送至PLC，經程序運算后，由PLC的輸出Y6（正追）、Y12（反追）控制追蹤電機的正反追蹤，對包裝材料在生產過程中出現的誤差及時發現同時準確的給予補償和糾正，避免了包裝材料的浪費。檢測若在追蹤預定次數后仍不能達到技術要求，可自動停機待檢，避免廢品的產生；

易能EDS1000系列應用

EDS1000-2S0022無速度傳感器矢量變頻器，具有的特點：

1、應用無速度傳感器矢量控制技術，自動修正頻率，以達到負載變動時電機轉速穩定的效果；

2、具有較高的穩速精度和快速動態響應，能滿足高性能場合的傳動控制要求。減少了因傳動系統故障導致的時間和經濟損失。同時省去了速度傳感器，具有較低的維護成本。

3、具有功能豐富、性能穩定、小型化、低噪音運行等優點。

采用EDS1000-4T0022改造后的優點

食品包裝機傳動系統雖功能較簡單，但對傳動的動態性能要求較高，要求較快的動態跟隨性能和高穩速精度。因此必須考慮變頻器的動態技術指標，選用高性能變頻器才能滿足要求。EDS1000-4T0022使用枕式自動包裝機上可以實現如下效果：

1、簡化傳動系統，大幅度降低故障率，減小企業維修費用。
2、增加產量、降低成本?？梢蕴岣呱a(chǎn)技術，使產品產量和品質都得到提高，并能有效節約成本，實現利潤最大化。
3、實現控制的軟件化，提高功能。
4、通過轉矩補償、防止失速和再啟動等功能，實現不跳閘運行；使生產的產品質量穩定、效率提高。

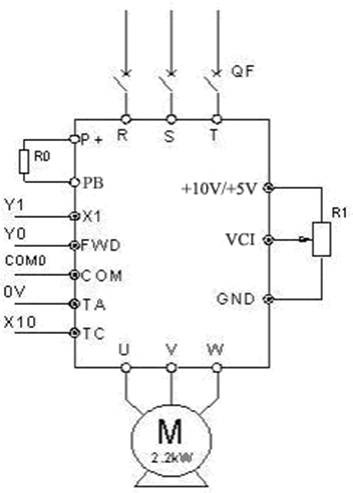

電氣接線圖
